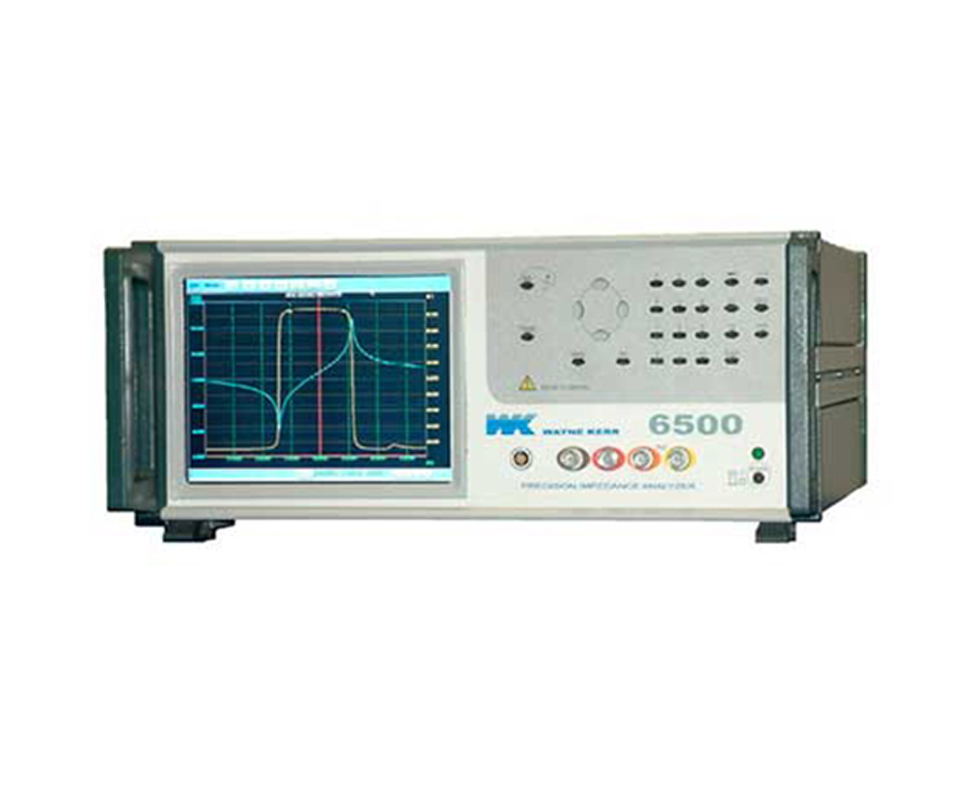

wk6520阻抗分析儀
Overview:
|
? |
6520B |
|
Basic accuracy基本精確度 |
0.05% |
|
Frequency Range頻寬 |
20Hz – 20MHz |
Summary:
(1) 透過USB, Screen Shot, LAN, RS 232及GPIB有優異的測試數據整理與分析功能.;
6520B 可分為七種機種滿足客戶不同的測試需求及采購預算.
6520B 20Hz~ 20MHz 阻抗分析儀, 精確度: +/- 0.05%.
6520B擁有觸摸屏幕控制，使操作儀器更為方便, 10分鐘以?xún)?nèi)可以立即上手。也可使用鼠標, 鍵盤及觸控筆來進行操控. .
對于數據的處理分析: 6520B可輕易地輸出屏幕為.bmp文件,隨時能把測量波形數據轉換成CSV文件并儲存在計算機硬盤或透過LAN送給計算機儲存或透過網絡列表機將數據打印出。
6520B 另外提供相對應的高頻20Hz~ 20MHz LCR Meter量測功能, 可針對單點頻率進行測試, 并提供共振頻率的量測, 三種偏差值的顯示方式其它操作跟阻抗分析儀一樣。
6520B軟件升級非常容易,顧客可輕易以U盤自行安裝。
若顧客有特殊應用需求，6520B軟件也容易配合修改。
6520B乃是現代化產品，機身相對的小而輕。
DetailedComparison: Better spec highlighted in grey
|
Model型號 |
6520B | ||
|
Frequency頻率 |
Min最小值 |
20Hz | |
|
? |
Max最大值 |
20MHz | |
|
? |
Step size?分辨率 |
0.1mHz | |
|
Basic Accuracy基本精確度 |
0.05% | ||
|
AC Test signal?交流訊號源 |
Min V rms?最小電平 |
20MV | |
|
? |
Max V rms最大電平 |
1V | |
|
Source impedance訊號源阻抗 |
50Ω | ||
|
Rdc?直流電阻測試 |
No | ||
|
DC Bias Internal內置直流偏置 |
Max V最大值 |
±40V | |
|
? |
Max I最小值 |
+100mA | |
|
Impedance阻抗測量 |
Min最小值 |
0.01mΩ | |
|
? |
Max最大值 |
>2GΩ | |
|
? |
Max最大值 |
>2GΩ | |
|
高頻?LCR Meter?功能 |
20hz~120Mhz | ||
|
Display屏慕 |
8.4"LCD (640x480) Touch screen彩色觸屏 | ||
|
Averaging?數據平均 |
Yes | ||
|
Measurement speed 測量速度 |
Quicktest measurement time速測時間 |
50ms | |
|
Graphical Mode曲線圖方式 |
Yes | ||
|
Equivalent Circuit Analysis同模電路 |
Developing in progress | ||
|
Binning?組件分配訊號接口 |
Yes | ||
|
Set Up Memory測量方式記憶 |
<!--?xml:namespace prefix = "st1" /--> | ||
|
Interfaces界面 |
RS232 |
No | |
|
? |
GPIB |
Yes | |
|
? |
LAN |
Yes | |
|
? |
USB |
Memory stick 2 ports | |
|
? |
Sweep Data output format |
CSV, Bitmap, ?Screen Shot | |
|
Software/ Hardware |
Upgrade possibility |
Yes | |
|
Printer打印機接口 |
Centronics / parallel |
Yes | |
|
19" Rack Mounting19“裝備架 |
Yes | ||
|
Size大小 |
Height高 |
| |
|
? |
Width寬 |
| |
|
? |
Depth厚度 |
5220Mm | |
|
? |
Weight重量 |
| |
